| od | Transmisja (%)* |
|---|---|
| 0.0 | 100.00 |
| 0.3 | 50.12 |
| 1.0 | 10.00 |
| 1.5 | 3.16 |
| 2.0 | 1.00 |
| 2.5 | 0.32 |
| 3.0 | 0.10 |
| 4.0 | 0.01 |
| 5.0 | 0.001 |
Tabela 1. Związek między OD i %t
gdzie OD to gęstość optyczna, A T to przepuszczalność absolutna
podczas gdy filtry wycięcia mogą być zaprojektowane dla różnych szerokości pasma, filtry wąskopasmowe są bardziej powszechne. Filtry o węższych pasmach i gęstszym blokowaniu wymagają grubszych powłok. Powłoki te mogą być droższe i wykazywać wysoki poziom naprężeń.
tradycyjne filtry zatrzymania pasma będą również miały pasma odrzucenia harmonicznego. Te pasma harmoniczne są problemem tylko w zastosowaniach, w których wymagane są szerokie pasma przejścia.
możemy dostosować konstrukcje powłok, aby wyeliminować pasma odrzucenia harmonicznego, jednak takie powłoki będą grubsze i bardziej złożone. Rysunek 1 pokazuje i przykład z pasmami odrzucenia harmonicznego i gdzie pasma odrzucenia harmonicznego zostały wyeliminowane.

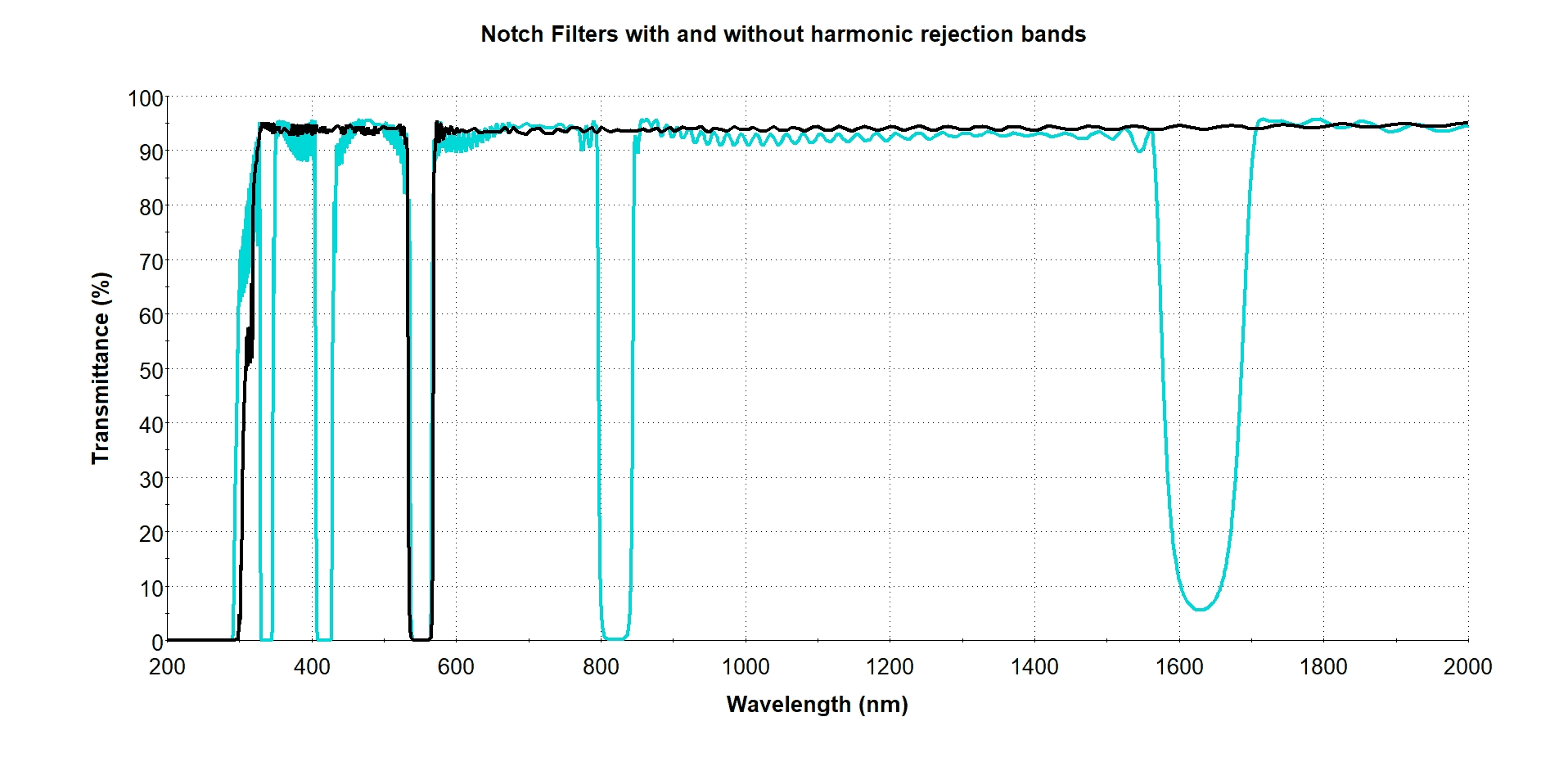

Rysunek 1: Filtr Karbowy z pasmami odrzucenia harmonicznego i bez nich
niektóre filtry karbowe mogą być stosowane w stosunkowo szerokim zakresie kątów. W przypadku tego typu filtrów pasmo odrzucenia zostanie wyśrodkowane w taki sposób, aby umożliwić wystarczające odrzucenie w całym zakresie kątów.
jest to idealne rozwiązanie do stosowania w aplikacjach laserowej ochrony oczu, w których oko musiałoby być chronione przed światłem laserowym padającym pod różnymi kątami. Rysunek 2 pokazuje przykład jak taki filtr może być osiągany przy określonej długości fali.

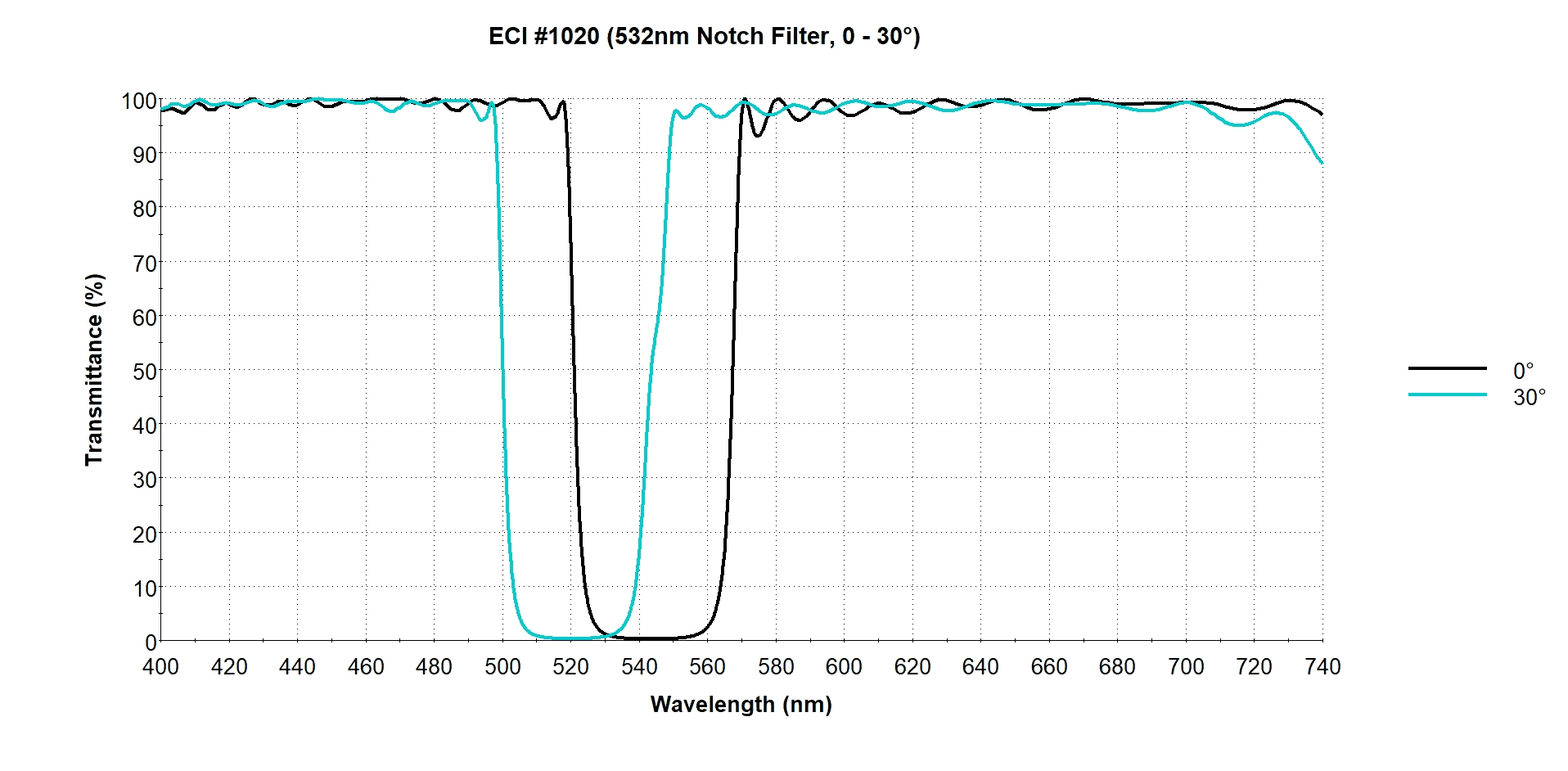

Rysunek 2: Filtr Wycięciowy 532nm przeznaczony do AOI = 0 – 30°
zastosowania filtrów Notch
filtry Notch lub filtry stop-band są używane do różnych zastosowań, w których niektóre długości fal muszą być transmitowane, a inne muszą być blokowane i/lub odbijane.
wiele form spektroskopii wykorzystuje tego typu filtry w celu oceny wibracyjnych i obrotowych właściwości struktur krystalicznych i molekularnych. Zdolność ta może być pomocna w ocenie dowodów kryminalistycznych, wykrywaniu narkotyków, identyfikacji nieznanej substancji, a także w tym, jak struktury molekularne reagują w określonych środowiskach.
Spektroskopia jest jednym z głównych instrumentów naukowych stosowanych w badaniach i technologii nauk o życiu. Za pomocą tych filtrów naukowcy mogą lepiej ocenić charakterystykę cząsteczek poprzez izolację określonych długości fal będących przedmiotem zainteresowania.
gęstość optyczna odgrywa ważną rolę w określaniu wytrzymałości filtra. Pomiary gęstości optycznej mogą pomóc w pomiarze stężenia biomasy, wzrostu kultury mikroorganizmów i innych technik analitycznych w przemyśle life science.
optyczne systemy komunikacyjne wykorzystują je do blokowania wszelkich zniekształceń, które mogą wystąpić w ścieżce światła. Filtry wyciskowe są powszechnie stosowane w zastosowaniach związanych z bezpieczeństwem Laserowym, takich jak laserowa ochrona oczu. W tym przypadku okulary ochronne są powlekane i zaprojektowane tak, aby odrzucać potencjalnie szkodliwe długości fal laserowych.
typowe filtry odrzucające zapewniają transmisję szczytową do 85%. Wzory są dostępne do osadzania na szkle, kryształach, materiałach półprzewodnikowych, końcach włókien, polimerach i innych materiałach wrażliwych na temperaturę.
skontaktuj się z naszym zespołem projektowym, aby omówić swoje specyficzne wymagania, w tym: Zakres długości fali transmisji, stromość ciętych i odcinanych przejść, gęstość optyczna, kąt padania i padania medium.
projekty spełniają lub przekraczają wymagania środowiskowe MIL-C-48497.
