psihometria este știința termodinamicii aerului umed (efectele căldurii, muncii și energiei asupra unui sistem) în raport cu sistemele HVAC. O diagramă fitometrică este utilă pentru a determina ce combinație de surse de încălzire, răcire, umidificare și dezumidificare ar trebui utilizată pentru a atinge condiții optime de mediu în instalații.
la sfârșitul acestei postări, am un exemplu despre cum să folosesc o diagramă psihometrică pentru a trasa schimbările meteorologice sezoniere în raport cu „zona de confort” dorită.”Acest lucru ne va spune ce trebuie să facem pentru a compensa efectele condițiilor meteorologice exterioare pentru a ne aduce în zona dorită. În primul rând, să aruncăm o privire la diferitele părți.
părți ale unei diagrame psihometrice
(faceți clic pe diagramă pentru a extinde)
1. Temperaturi
a. Bec uscat (DB) – este citirea temperaturii pe un termometru standard. Graficele psihometrice sunt disponibile în următoarele intervale aproximative de temperatură a bulbului uscat:
temperaturi scăzute: -20 FDB la 50 FDB,
temperaturi normale: 20 FDB la 100 FDB
temperaturi ridicate de la 60 FDB la 250 FDB
b. bec umed ( WB) – este citirea temperaturii pe un termometru standard atunci când becul de detectare este acoperit cu un fitil umed sau ciorap și expus la fluxul de aer pentru a declanșa evaporarea.
C. punctul de rouă – este temperatura la care umiditatea începe să se condenseze din aer.
2. Volumul și densitatea specifică
volumul specific al aerului se măsoară în metri cubi pe kilogram (ft3/lb). Aceasta este, în esență, cantitatea de aer spațiu ocupă per kilogram de greutate. Cu cât aerul este mai dens (aer umed vs. aer uscat) cu cât volumul specific este mai mic.
3. Entalpia
entalpia este măsura energiei termice (reprezentată de variabila „h”). Diferența dintre căldura totală a aerului înainte și după curgerea printr-o bobină de încălzire sau răcire este o modificare a entalpiei. Entalpia este exprimată în Btu (unitate termică britanică) pe kilogram de aer uscat.
4. Raportul de căldură sensibil
raportul de căldură sensibil (SHR) este fluxul total de căldură sensibil împărțit la fluxul total de căldură (sensibil + latent). Fluxul de căldură sensibil determină schimbarea temperaturii într-o substanță, în acest caz aer, fără a schimba conținutul de umiditate al aerului. Fluxul de căldură Latent determină o modificare a conținutului de umiditate al aerului, fără a determina schimbarea temperaturii aerului. O schimbare tipică ar fi atunci când aerul se condensează (se transformă dintr-un gaz într-un lichid). Condensarea începe atunci când căldura specifică este îndepărtată din aer, determinând temperatura aerului să ajungă la punctul de rouă.
flux de căldură sensibil = 60(căldura specifică a aerului în BTU / lb INQIFF (0.24 la 72 int.F))(densitatea aerului în lb/ft3)(debitul de aer în ft3/min)(| Temperatura aerului de alimentare – temperatura camerei condiționate |)
fluxul de căldură latentă = 60(căldura latentă de vaporizare a apei în Btu/lb (970 la nivelul mării))(densitatea aerului în lb/ft3)(debitul de aer în ft3/min)(diferența raportului de umiditate în lb apă/lb aer uscat)
legăturile de mai sus accesați Instrumente pentru a vă ajuta să calculați variabilele pentru facilitatea dvs. Diferite regiuni geografice ar putea schimba valoarea unor variabile.
5. Conținutul de umiditate
conținutul de umiditate (alias.un raport de umiditate) este greutatea totală a vaporilor de apă pe kilogram de aer uscat. Conținutul de umiditate este de obicei măsurat în boabe/lb (1 boabe = 0,000142857 lbs) și reprezintă umiditatea specifică a aerului.
6. Umiditatea relativă
umiditatea relativă (RH) este procentul de vapori de apă per kilogram de aer uscat în raport cu cât de mult poate ține aerul la temperatura actuală. Cu cât aerul este mai fierbinte, cu atât mai mulți vapori de apă pot ține. Menținerea unei umidități relative între 30 – 65% este optimă pentru majoritatea instalațiilor. Mai multe despre umiditatea relativă și mediile ocupanților.
7. Presiunea vaporilor
presiunea vaporilor este presiunea exercitată de vaporii de apă în aer și este măsurată în centimetri de mercur (în Hg).
8. Punctul de aer standard
punctul de aer standard este un marker pe diagrama psihometrică care indică măsurarea aerului standard. Aerul Standard este de obicei de 70 de CENTIF cu o umiditate relativă de 54% și 60 gr/lb de umiditate specifică.
folosind o diagramă psihometrică

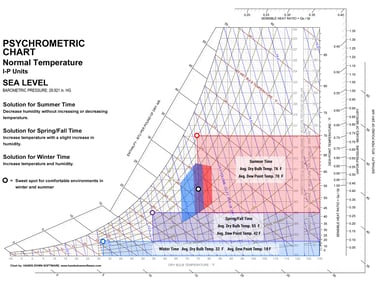

Iată exemplul pe care l-am menționat la începutul acestui post folosind condițiile meteorologice din statul New York. Mediile de temperatură ale becului uscat sezonier și ale punctului de rouă sunt reprezentate grafic în raport cu „zona de confort.”Zonele de confort vor fi diferite de la unitate la unitate, dar acest lucru oferă o zonă generală în care temperatura este cuprinsă între 68 și 82 de metri cubi, cu un interval de umiditate relativă de 30 – 65%. Trasarea mediilor pentru fiecare lună ar duce la soluții mai precise. Utilizați https://weatherspark.com/ pentru a găsi statistici meteo pentru locația dvs.
(faceți clic pe diagramă pentru a extinde)
